工程概述

河北世博自行車配件廠位于河北省邢臺市廣宗縣，公司在生產過程中產生80噸/天的工業廢水，其中酸洗磷化廢水55噸/天、不銹鋼酸洗廢水處理25噸/天，三人行環境提供了從方案設計，工程施工、設備安裝，調試運營一站式解決方案。

廢水特點來源

不銹鋼酸洗磷化廢水，其中所含的鎳、鉻等是一類重金屬污染物，其需與磷化廢水分開處理

設計出水質

1、設計出水的水質：

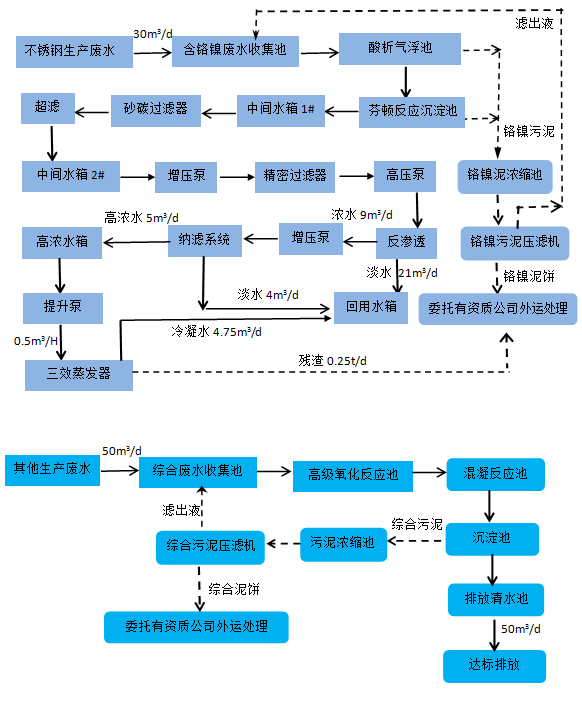

污水工藝流程

工藝設施說明

1、不銹鋼酸洗廢水收集池

世博自行車配件廠日產30噸的不銹鋼酸洗磷化廢水處理，其中所含的鎳、鉻等是一類重金屬污染物，其需與磷化廢水分開處理，因此，在廢水的源頭就需要嚴格分類，并設施專門的收集池進行收集。

2、酸析氣浮裝置

原水水質呈酸性，利用酸析氣浮池，加入膠束凝聚劑，在酸性條件下，把廢水中的油類物質解析出來，并形成浮渣去除。浮渣直接進入鉻鎳污泥濃縮池。這對后續的深度凈化工藝起到很好的推動作用。

3、芬頓反應沉淀池

經過酸析氣浮后的廢水，水質仍顯酸性，同時水中含有一定量的二價鐵離子，此事加入一定量的雙氧水，直接在原水中發生芬頓反應，產生大量的羥基自由基，可以降解廢水中溶解的COD物質，對后續膜系統的穩定運行提供有力保障。 芬頓反應后的廢水，進行混凝沉淀，沉淀池出水進入中水回用系統。沉淀產生的污泥進入鉻鎳污泥濃縮池進行處理。經單獨的污泥壓濾機壓濾后，上清液返回鎳鉻廢水收集池，含鎳鉻污泥獨立存放和轉運。

4、石英砂過濾器

石英砂過濾器又稱淺層介質過濾器(英文:Shallow medium filter)，它是利用石英砂作為過濾介質，在一定的壓力下，把濁度較高的水通過一定厚度的粒狀或非粒的石英砂過濾，有效的截留除去水中的懸浮物、有機物、膠質顆粒、微生物、氯、嗅味及部分重金屬離子等，最終達到降低水濁度、凈化水質效果的一種高效過濾設備。

石英砂濾器常溫操作、耐酸堿、氧化，pH適用范圍為2-13。系統配置完善的保護裝置和監測儀表,且具有反沖洗功能，泥垢等污染物很快被沖走，耗水量少，按用戶要求可設置全自動功能。在一定的壓力下，使原液通過該介質的絮凝、吸附、截留，去除雜質，從而達到過濾的目的。其內裝的填料為石英砂，其過濾精度在0.005-0.01m之間,可有效去除膠體微粒及高分子有機物。

5、活性碳過濾器

活性炭過濾器能夠吸附前級過濾中無法去除的余氯以防止后級反滲透膜受其氧化降解，同時還吸附從前級泄漏過來的小分子有機物等污染性物質，對水中異味、膠體及色素、重金屬離子等有較明顯的吸附去除作用，還具有降低COD的作用。可以進一步降低RO進水的SDI值，保證SDI <5，TOC<2.Oppm。 活性炭過濾器主要利用含碳量高、分子量大、比表面積大的活性炭有機絮凝體對水中雜質進行物理吸附，達到水質要求，當水流通過活性炭的孔隙時，各種懸浮顆粒、有機物等在范德華力的作用下被吸附在活性炭孔隙中;同時，吸附于活性炭表面的氯(次氯酸)在炭表面發生化學反應，被還原成氯離子，從而有效地去除了氯，確保出水余氯量小于0.1ppm，滿足RO膜的運行條件。隨時間推移活性炭的孔隙內和顆粒之間的截留物逐漸增加，使濾器的前后壓差隨之升高，直至失效。在通常情況下，根據過濾器的前后壓差，利用逆向水流反洗濾料，使大部分吸附于活性炭孔隙中的截留物剝離并被水流帶走，恢復吸附功能;當活性炭達到飽和吸附容量徹底失效時，應對活性炭再生或更換活性炭，以滿足工程要求。

6、蒸發系統

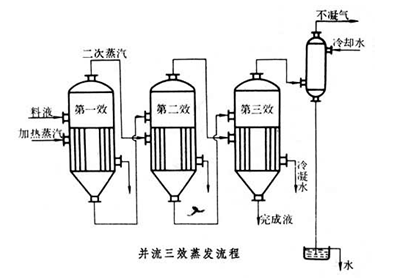

濃水5噸/日，含鹽量約30000mg/L，直接進三效蒸發系統蒸發，冷凝水約4.75噸/日循環使用，蒸發殘液約0.25噸/日，委外處理。 三效蒸發器脫鹽法是利用濃縮結晶系統將廢液中的無機鹽通過蒸發的方式加以去除的方法。三效蒸發器是由相互串聯的三個蒸發器組成，低溫(90℃左右)加熱蒸氣被引入第一效，加熱其中的廢液，產生的蒸氣被引入第二效作為加熱蒸氣，使第二效的廢液以比第一效更低的溫度蒸發，這個過程一直重復到最后一效。第一效凝水返回?zé)嵩刺?，其它各效凝水匯集后作為淡化水輸出，一份的蒸氣投入，可以蒸發出多倍的水出來。同時，高鹽廢水經過由第一效到最末效的依次濃縮，在最末效達到過飽和而結晶析出，由此實現鹽分與廢水的固液分離。在含鹽廢水的處理過程中，含鹽廢水進入三效濃縮結晶裝置，經過三效蒸發冷凝的濃縮結晶過程，分離為淡化水(淡化水可能含有微量低沸點有機物)和濃縮晶漿廢液;無機鹽和部分有機物可結晶分離出來，焚燒處理為無機鹽廢渣;不能結晶的有機物濃縮廢液委外處理;淡化水可返回生產系統替代軟化水加以利用。

三效蒸發器脫鹽法具有技術成熟、可處理廢水范圍廣、占地面積小、處理速度快、節能等優點，隨著化工產業的發展，越來越多的高含鹽廢水需要處理，三效蒸發器脫鹽法的應用將越來越廣泛。

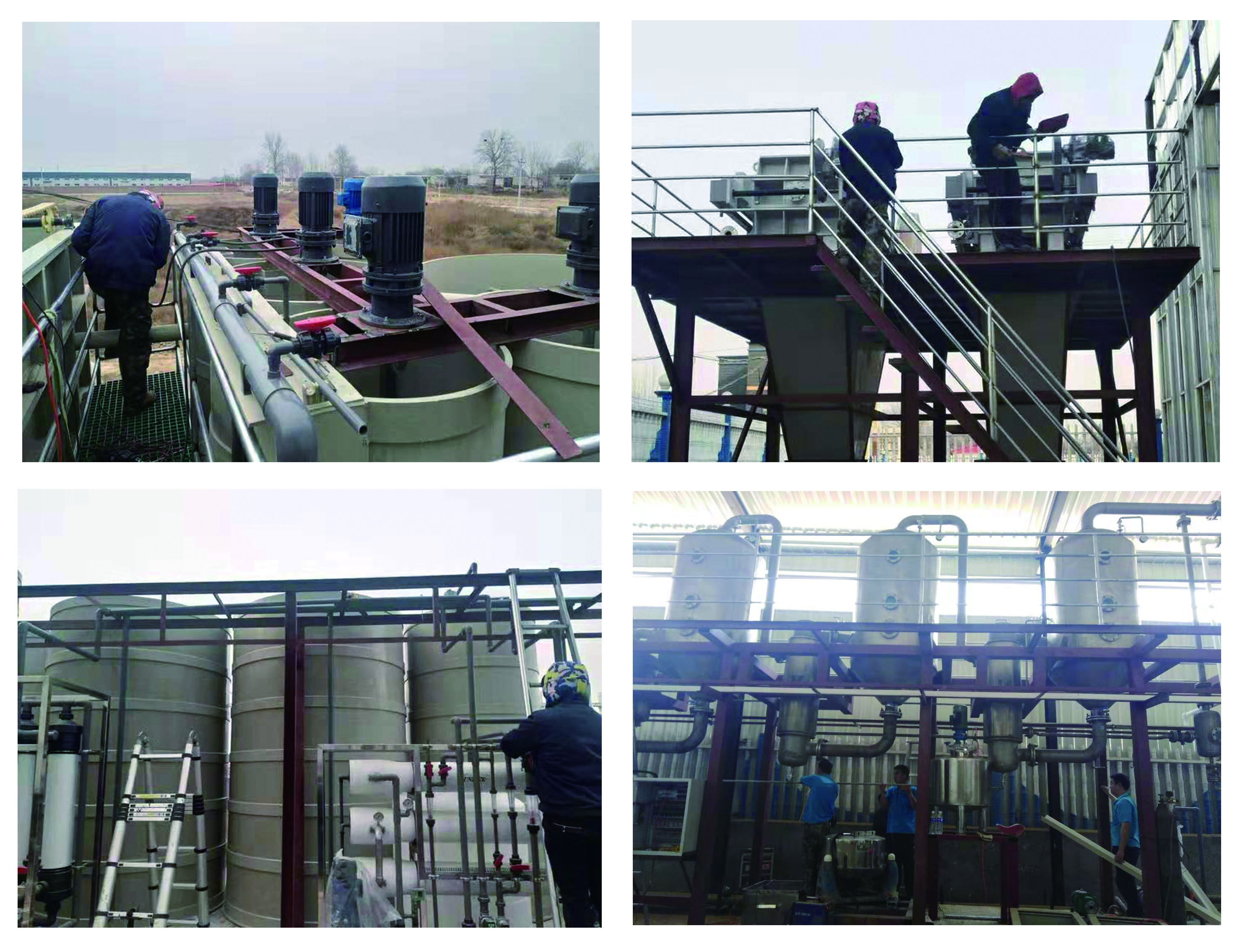

工程圖片
